ハードウェア

僕が思うくらいだから，こんな物は既にどこかの企業が商品化 しているに違いない．といっても，買えば数十万円はするでしょう． でも，学生さんな僕にはそんなお金は出せません．こういうときは， 秋葉原の 秋月電気通商 をのぞいてみましょう．おおっと，使えそうな キット があるではないですか!

PICNIC Ver. 2

そのキットは「ピックネットワークインターフェイスカ ードキット(PICNIC Ver.2)」という名前で，以下のような特徴があります．

• 100mm x 70mm の基盤上に，小さな抵抗・セラミックコンデンサ・ 232Cドライバ・ICなどが実装済み．あとはその他の部品を半田で付けるだけ．
• イーサネット(10BASE-T)接続ができ，ネットワークチップには Realtek製 RTL8019AS （カニさんマークで有名なチップですね）を採用．
• 内蔵プロトコルは，arp, ip, udp, tcp, http, icmp, dhcp．
• アナログインターフェースは，入力4ch + 温度センサ用 1ch． 入力範囲 0〜5V，分解能10bit．
• デジタルインターフェースは出力4ch，入力4ch．
• シリアルインターフェースは入出力1ch（フロー制御なし）．
• 価格は1個7300円．

とりあえず．僕の野望を叶えるためには十分そうなので，これを 購入しました．また，温度センサーは，一応このキットに， LM35DZ というセンサーが載っていますが，これだけでは不安なので， S-8100B というCMOS温度センサー内蔵 ICチップを使用しました． また，電源には大須で見つけたジャンクの8.5V AC電源アダプター(100円)を 使用しました．

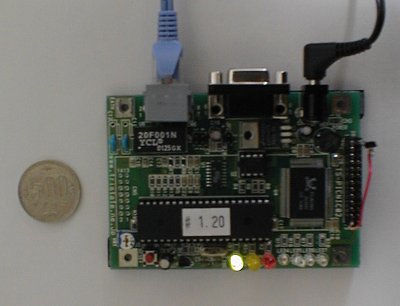

完成図

大きさは一緒に並べた500円硬貨を参考にすれば分かると思います． この写真では，電源を接続し，ネットワークにもつないでいるので， 緑のLEDが点灯しています．ちなみに，右端の赤い導線の先にあるのが， S-8100Bです．LM35DZは左下の方に付いています．

IPアドレス設定

まず，こいつのIPアドレス設定を設定します． デフォルトでは 192.168.0.200/24 というアドレスになっているので， これを任意のアドレスに変更します． 変更はクロスケーブルを用意して，PCと一対一接続し， PC側のネットワークアドレスを192.168.0.0/24に変更して， Web ブラウザで（httpで）192.168.0.200に接続します．すると， AD変換値やデジタルI/Fの状態を確認でき，かつ， ネットワークパラメータの設定をCGIで設定できるページが現れるので， このページでネットワークの設定を行います．設定終了後，一旦電源を落として， LAN に接続すると，ちゃんと新しいネットワークパラメータで動いてくれます．
